增量編碼器RS422與TTL輸出的區別

亨士樂增量編碼器的輸出可以選擇RS422或TTL電平形式，長線驅動型（Line Drive）此電路電源電壓為DC5V，為TTL電平輸出，與國際標準RS422接口直接兼容。

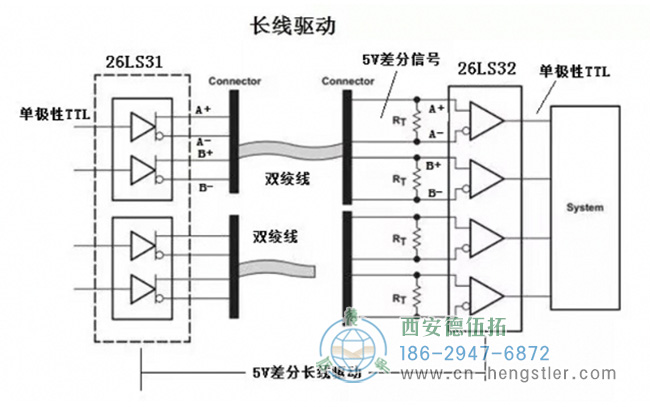

圖為長線型驅動編碼器的電路原理圖

電源電壓與電平定義：
TTL（晶體管-晶體管邏輯電平）輸出：
電源電壓通常為DC5V。
+5V等價于邏輯“1”，0V等價于邏輯“0”。
主要用于計算機處理器控制的設備內部通信。
RS422輸出：
電源電壓范圍更廣，可以是5到24V。
定義了A+與A-的差模傳輸方式，不局限于特定的電平值。

傳輸特性與應用：
TTL信號：
是基礎的數字信號，常用于芯片和單片機之間的輸入輸出。
相對于外部電纜傳輸?shù)腍TL信號，TTL是低電平信號。
RS422信號：
是由Electronic Industries Association (EIA)定義的更廣泛的信號標準。
采用高輸入阻抗的接收器和差模傳輸?shù)陌l(fā)送驅動器，通常使用雙絞線。
具有對稱負信號的連接，能抵消電纜產生的電磁場，實現低衰減、強抗干擾和較短的反應時間，同時支持較遠的傳輸距離。

增量編碼器在選擇RS422或TTL輸出時，主要需考慮電源電壓范圍、電平定義、傳輸特性以及具體應用場景的需求。RS422提供了更廣泛的電源電壓選擇和更優越的傳輸性能，而TTL則更適用于設備內部的低電平通信。
