HENGSTLER分享編碼器NPN和PNP輸出之間的區別

用過HENGSTLER編碼器的人都知道npn和pnp,這是編碼器輸出的正反兩個信號。但是許多人在接線的時候弄不清楚，哪邊是npn哪邊是pnp?為此，HENGSTLER代理商西安德伍拓自動化傳動系統有限公司為大家分享關于編碼器的兩種輸出方式即：npn和pnp的接線原理與區別。

編碼器根據輸出類型可以分為NPN(有人稱為源型傳感器）和PNP（有人稱為漏型傳感器）兩大類；兩種類型的傳感器都有3個引腳，分別接24V、0V、Out（信號輸出）。當然了，需要注意的一點是大部分的亨士樂編碼器都有推挽輸出方式，這種輸出是兼容PNP與NPN的哦。

編碼器NPN輸出和PNP輸出的區別

拿一個電阻(約4.7k)接在電源與任意信號(如A相，或比特1)之間，然后給編碼器通電并轉動編碼器。

1)如果用示波器觀察該信號(A相，或比特1)，且有脈沖輸出，那就是NPN輸出。

如果沒有輸出那就是PNP輸出。

2)如果用指針式萬用表觀察該信號(A相，或比特1)，且指針有擺動，那就是NPN輸出，

否則是PNP輸出。

P表示正、N表示負。PNP表示平時為高電位，信號到來時信號為負。NPN表示平時為低電位，信號到來時信號為高電位輸出.接近開關和光電開關只是檢測電路不同輸出相同。

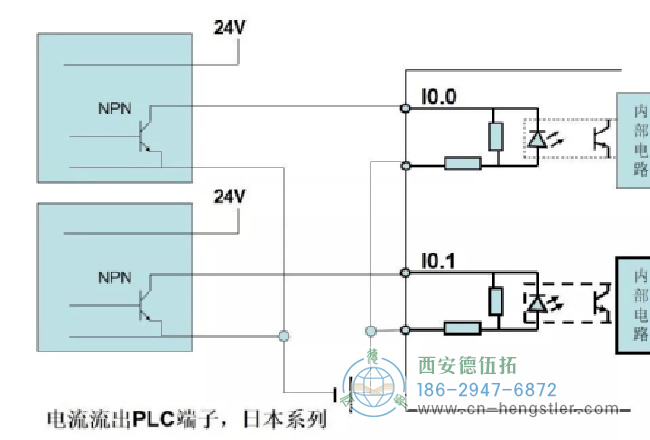

編碼器NPN輸出方式

 NPN是指當有信號觸發時，信號輸出線out和0v線連接，相當于輸出低電平，ov。

對于NPN-NO型，在沒有信號觸發時，輸出線是懸空的，就是0v線和out線斷開。有信號觸發時，發出與OV相同的電壓，也就是out線和0V線連接，輸出輸出低電平OV。

對于NPN-NC型，在沒有信號觸發時，發出與0V線相同的電壓，也就是out線和0V線連接，輸出低電平0V。當有信號觸發后，輸出線是懸空的，就是0V線和out線斷開。

對于NPN-NC+NO型，和NPN-NC+NO型類似，多出一個輸出線OUT，及兩條信號反相的輸出線，根據需要取舍。

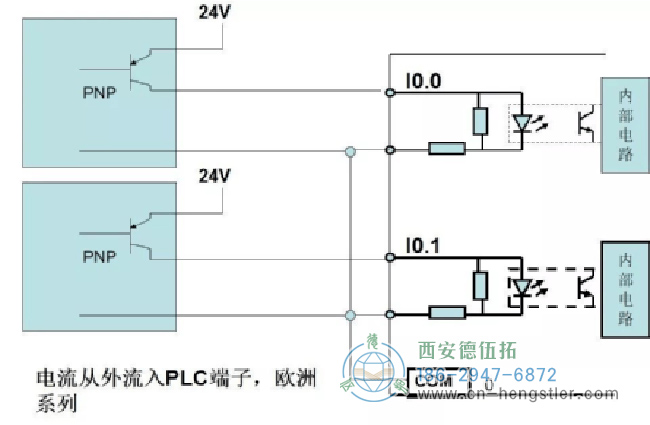

編碼器PNP輸出方式

PNP是指當有信號觸發時，信號輸出線out和電源線VCC連接，相當于輸出高電平的電源線。

對于PNP-NO型，在沒有信號觸發時，輸出線是懸空的，就是VCC電源線和out線斷開。有信號觸發時，發出與VCC電源線相同的電壓，也就是out線和電源線VCC連接，輸出高電平VCC。

對于PNP-NC型，在沒有信號觸發時，發出與VCC電源線相同的電壓，也就是out線和電源線VCC連接，輸出高電平VCC。當有信號觸發后，輸出線是懸空的，就是VCC電源線和out線斷開。

對于PNP-NC+NO型，其實就是多出一個輸出線OUT，根據需要取舍。

HENGSTLER編碼器的安裝使用

高速端安裝:安裝于動力馬達轉軸端(或齒輪連接)，此方法優點是分辨率高，由于多圈編碼器有4096圈，馬達轉動圈數在此量程范圍內，可充分用足量程而提高分辨率，缺點是運動物體通過減速齒輪后，來回程有齒輪間隙誤差，一般用于單向高精度控制定位，例如軋鋼的輥縫控制。另外編碼器直接安裝于高速端，馬達抖動須較小，不然易損壞編碼器。

低速端安裝:安裝于減速齒輪后，如卷揚鋼絲繩卷筒的軸端或最后一節減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。

輔助機械安裝:

常用的有齒輪齒條、鏈條皮帶、摩擦轉輪、收繩機械等。
